自动套色控制系统

系统介绍

       RST-I型自动套色系统单元采用32位高速嵌入式CORTEX-M4高性能处理器，配备大容量RAM，实现高速和高精度的误差检测和处理，配合使用Windows系统的上位机，实现印刷机套印的高精度、高频响控制，具有操作简单、可靠性高、可扩展性强等优点，是目前我国高档印刷机套色控制的理想产品。

一、 系统性能

• 电    源：AC220V±10% 50/60HZ
• 适应环境：温度－10℃～＋40℃，湿度20％～80％
• 适用机型：各种薄膜、纸张凹版印刷机
• 版辊周长：200－2000mm
• 印刷速度：10－600m/min
• 检测精度：纵向±0.01mm，横向±0.02mm
• 修正精度：0.01mm
• 微调范围：±50mm

二、主要特点

• 采用高速MCU及配套器件，控制性能优越，检测精度可达±0.01mm，设计最高速度为600米/分。

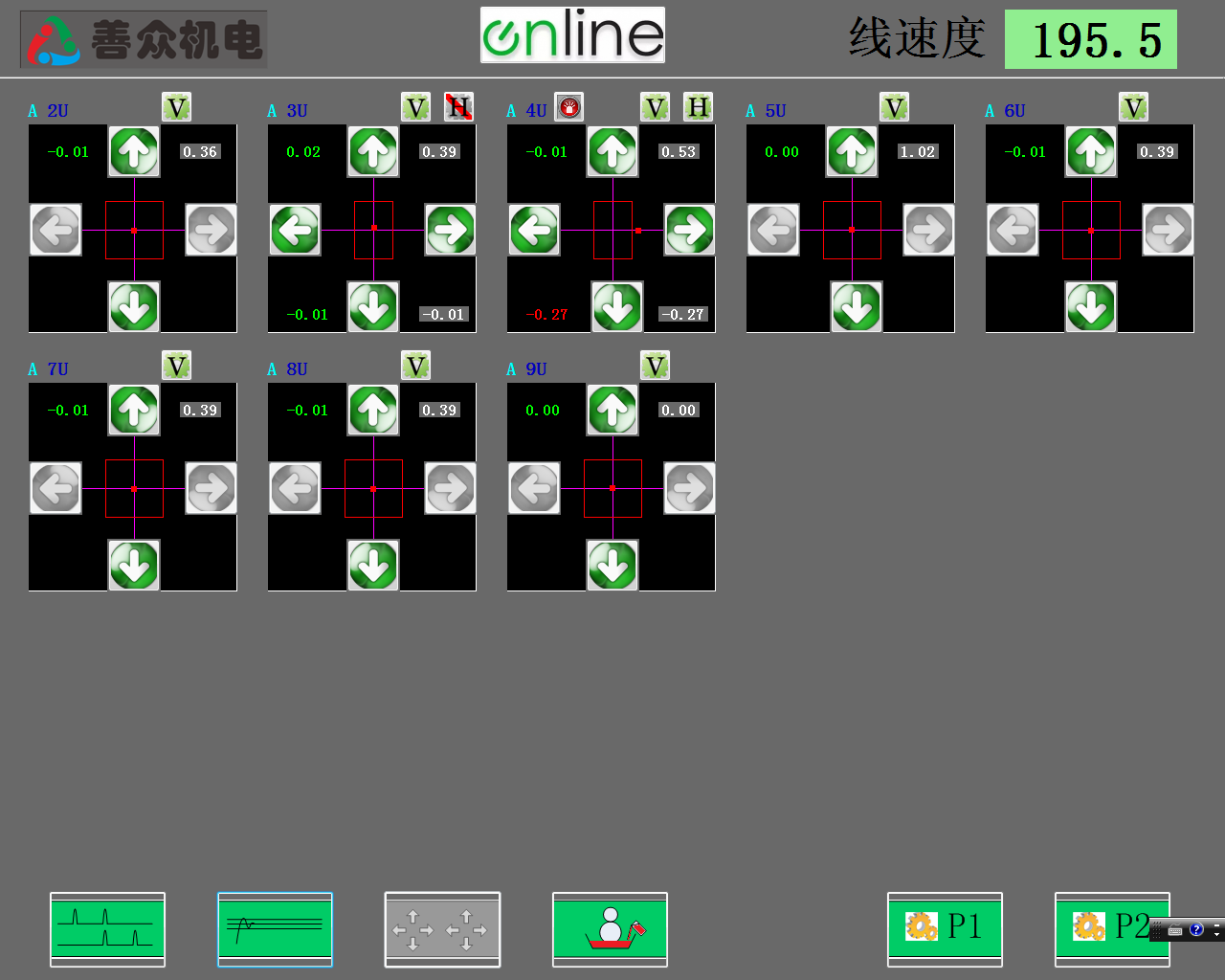

• 功能齐全，可同时检测和控制印刷过程中的纵向及横向误差，适用于薄膜、纸张等印刷，具有分头印刷、初对版、误差曲线显示、手动操作等各种功能。

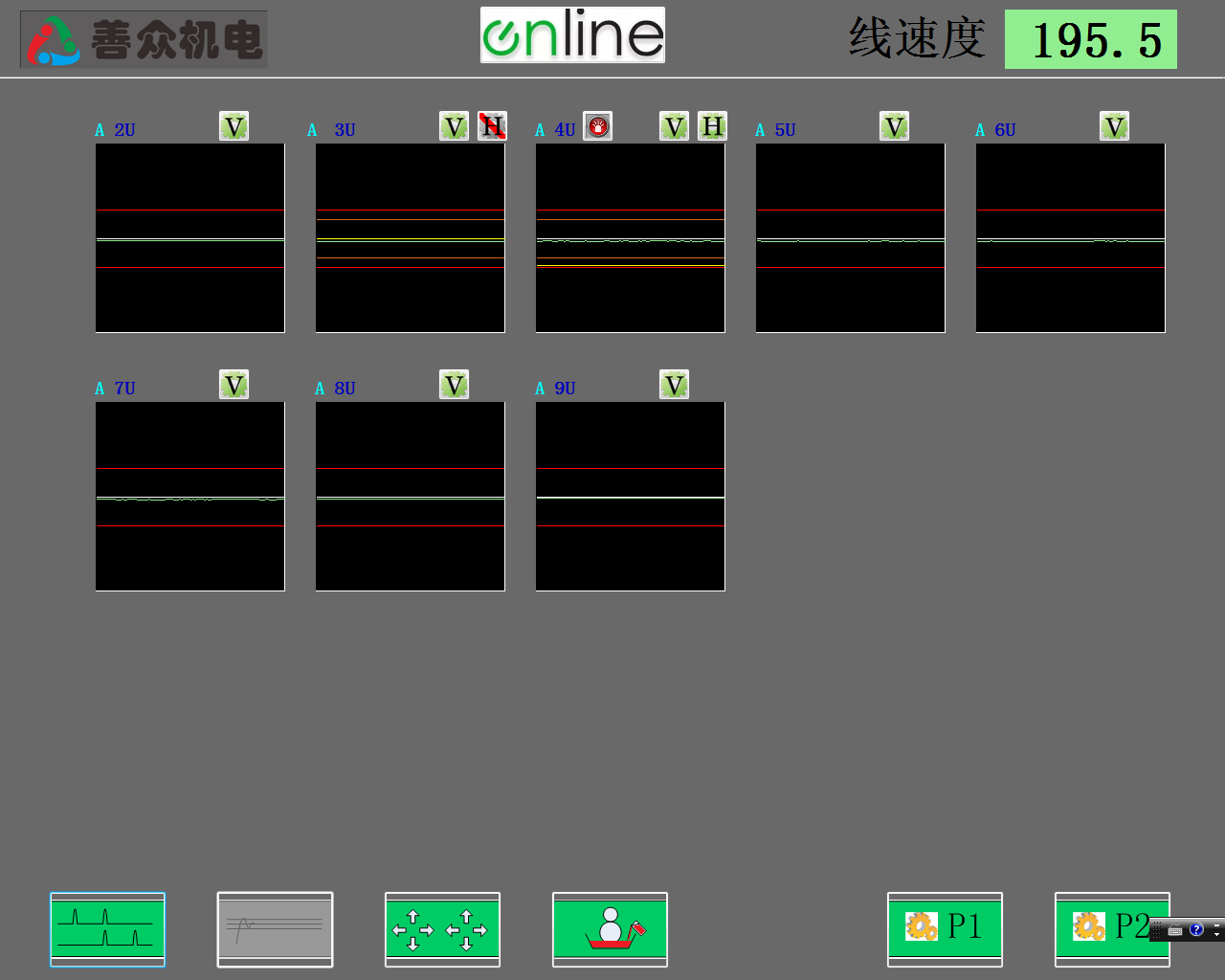

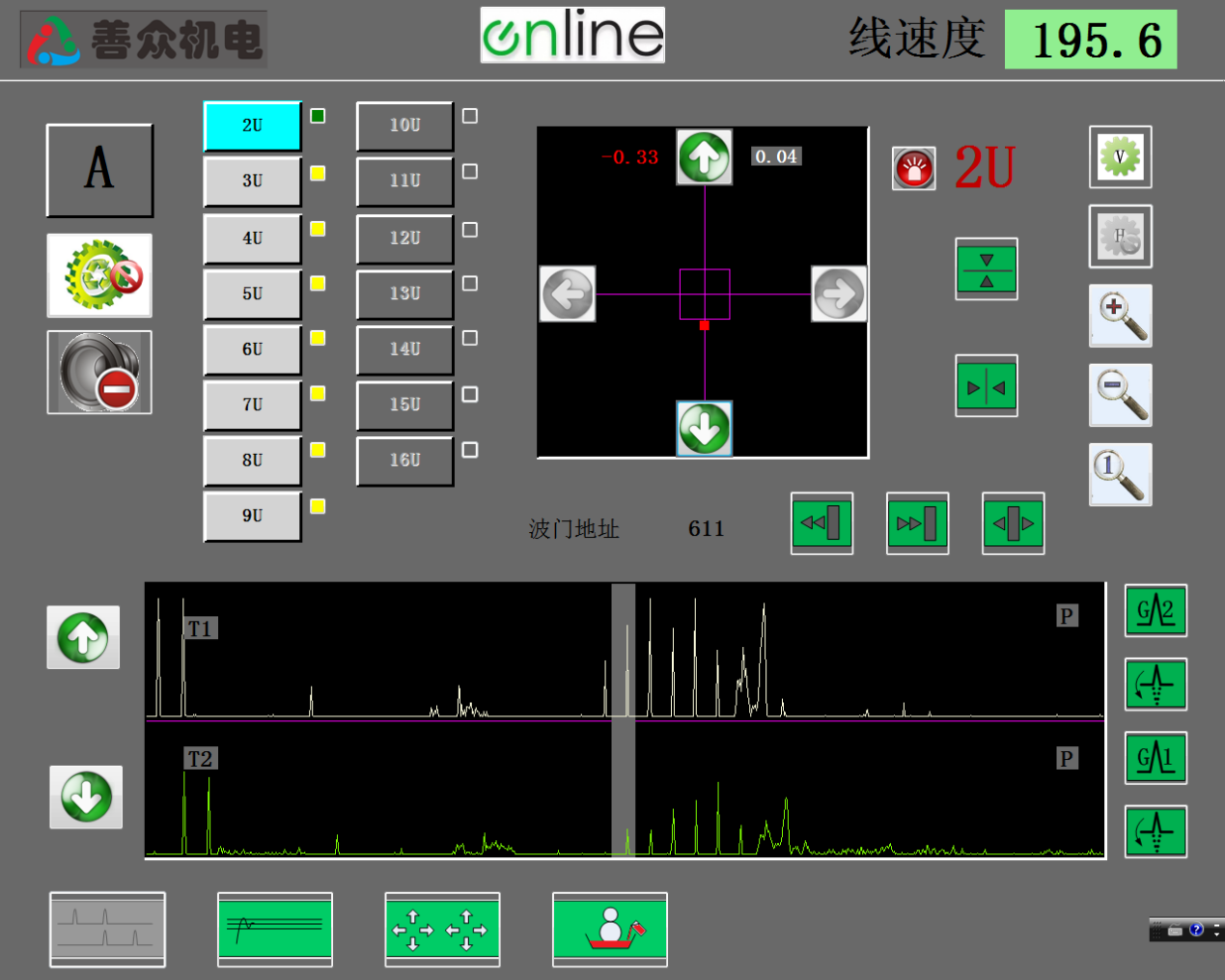

• 可以显示每一色组电眼信号实际波形及门控波形，波形显示区域可显示版辊一周的波形，在速度变化时无需任何调节自动保持最佳波形显示效果。
• RM-I套色监控软件运行在Windows平台，人机界面简洁明快，极为友好，操作十分方便，无需特别培训即可使用。
• 具有密码保护功能，系统内部参数需有密码才能修改，以免无关人员修改重要控制参数，引起设备工作异常。
• 该系统采用通信总线式设计，系统配线简单，可靠性高。
• 每一个控制单元完全独立并采用盒式设计，通过总线相连，增强了可靠性且方便维护；每个控制单元上都可以独立显示与设置单元号、手动调整、修正量微调、误差显示和系统状态等功能。

三、系统构成

• 上位机控制柜:供用户进行人际交互的平台。
• 光电编码器:用来检测版辊位置（每一色一个）。
• 光电传感器:用来检测色标位置（每一色一个）。
• 控制单元:用来对每一色的色标进行误差检测和控制输出（每一色一个）。

四、 控制单元

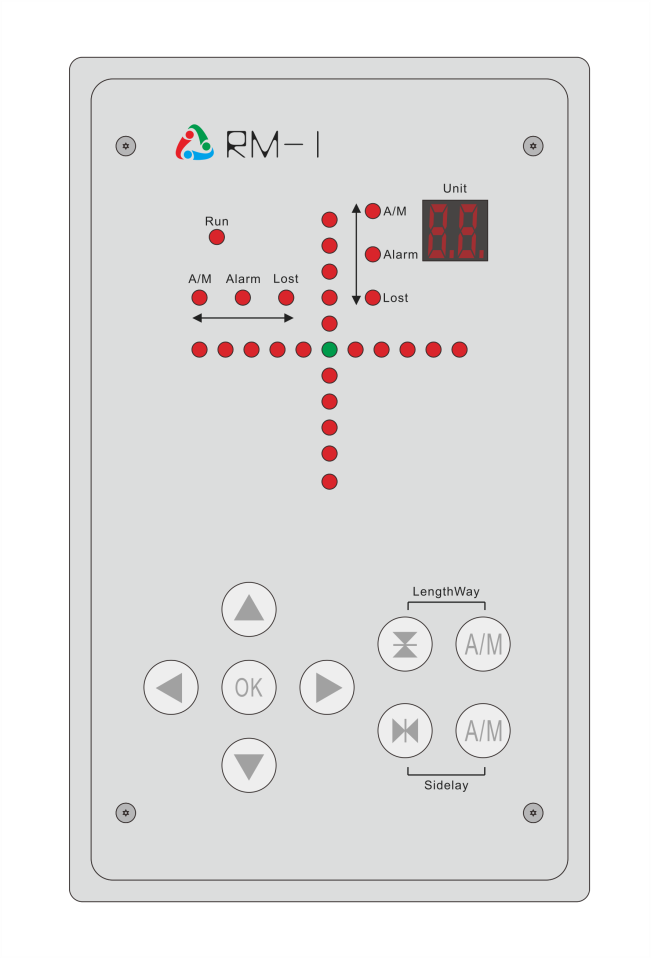

      下图所示为控制单元外型，控制单元是套印控制的分布式单元，完成色标的误差检测和控制输出。具体说明如下：

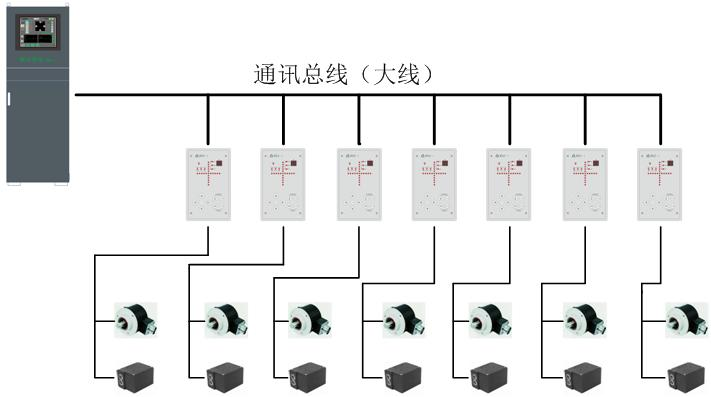

       系统由一台上位机、7个控制单元、7个编码器和7个光电传感器组成。上位机与控制单元通过通讯总线相连。每一个控制单元连接一个编码器和光电传感器。
