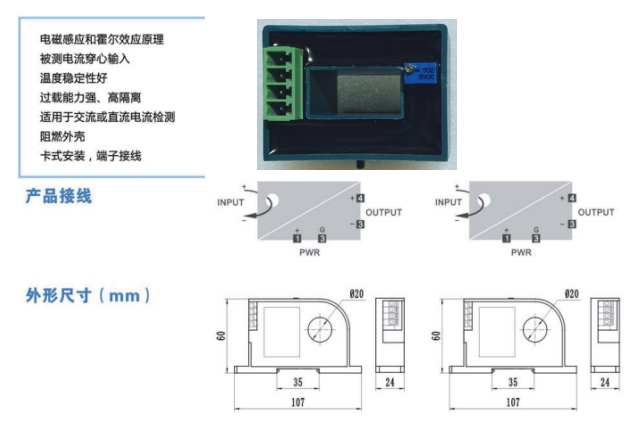

霍尔电流传感器—闭环直测式霍尔电流传感器
点击 ：
技术指标
| 产品型号 | RST53000 RSTI24S01 RSTI024F21 |
|
| 输入特性 | ||
| 额定输入电流 | AC/DC 50A~400A | |
| 允许过输入 | 20倍标称输入电流值，持续1S,间隔300s,重复5次 | |
| 线性测量范围 | 0%〜120％标称输入 200％标称输入 |
|
| 穿心孔尺寸 | Φ20mm |
|
| 输出特性 | |
|
| 输出类型 | 跟踪电压输出 | |
| 输出规格 | AC/DC ±4V,±5V,2.5V±2V,5V±4V | |
| 准确度等级 | 1.0 1.0 |
|
| 负载能力 | 5mA | |
| 响应时间 | ≤5μS ≤250ms ≤10ms |
|
| 温度漂移（典型值） | 400*10 -6/℃ |
|
| 其他特性 | ||
| 辅助电源 | DC +12V,+15V，+24V DC +12V,+15V，+24V |
|
| 静态电流 | ≤25mA | ≤30mA |
| 隔离特性 | 输入与输出隔离，输出端供电 | |
| 隔离耐压 | DC 3kV, 1min |
|
| 工作环境温度 | -40℃〜+85℃ | |
| 储存温度 | -40℃〜+85℃ | |
| 外壳防护等级 | IP20 | |
| 平均无故障工作时间（MTBF） | ＞50000h | |
| 外壳材料(Aco. To UL94 v-0) | 阻燃ABS | |
| 安装 | 卡装式结构，适合于NS35/7.5型、NS35/15型或欧洲EN50022型标准导轨,或M3螺钉固定 | |
| 重量 | ＜120g | |
